『氣動薄膜低溫調節閥/ZMAP-16D』專業生產廠家，由本廠自主研發生產的【氣動調節閥】質量可靠、價格合理、售后服務完善。『氣動薄膜低溫調節閥/ZMAP-16D』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【調節閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
| 產品名稱 | 氣動薄膜低溫調節閥/ZMAP-16D |
| 產品型號 | ZMAP-16D |
| 公稱通徑 | DN20-200 |
| 壓力范圍 | 1.0-6.4MPa |
| 閥體材質 | 鑄鐵丨球墨鑄鐵丨鑄鋼丨不銹鋼 |
『氣動薄膜低溫調節閥/ZMAP-16D』專業生產廠家，由本廠自主研發生產的【調節閥】質量可靠、價格合理、售后服務完善。『氣動薄膜低溫調節閥/ZMAP-16D』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【調節閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
【調節閥】的閥體類型選擇：調節閥的閥體種類很多，常用的閥體種類有①直通單座 ②直通雙座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋轉 ⑧蝶形 ⑨套筒式 ⑩球形等。【調節閥】在具體選擇時，可做如下考慮: (1) 閥芯形狀結構：主要根據所選擇的流量特性和不平衡力等因素考慮。(2) 耐磨損性：當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥的內部材料要堅硬。(3) 耐腐蝕性：由于介質具有腐蝕性，盡量選擇結構簡單閥門。(4) 介質的溫度、壓力：當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門，當溫度≥250℃時應加散熱器。(5) 防止閃蒸和空化：閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化會形成振動和噪聲，縮短閥門的使用壽命，因此在選擇閥門時應防止閥門產生閃蒸和空化。

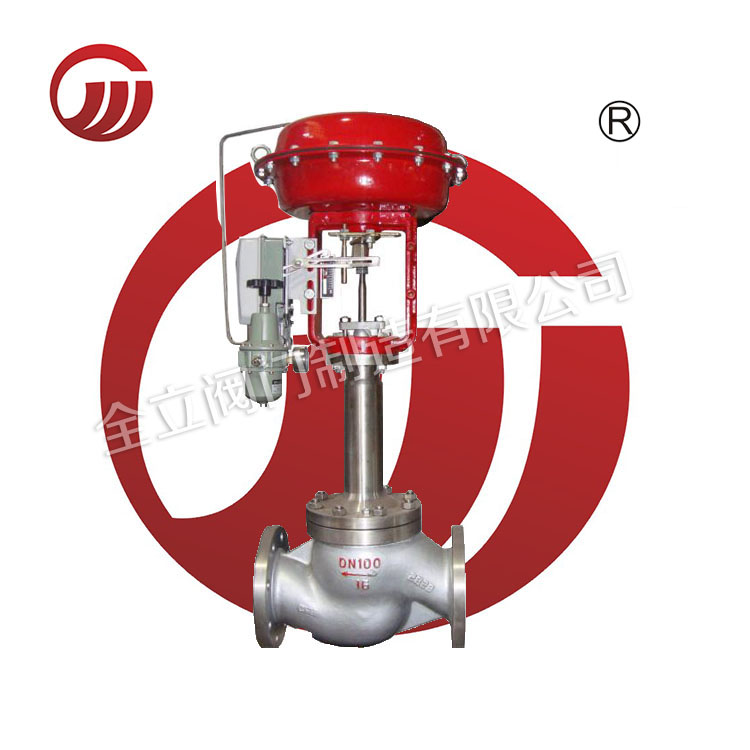

氣動薄膜低溫調節閥概述：
氣動薄膜低溫調節閥是單、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用閥門定位器。
【一】結構原理：
氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。
【二】主要技術指標：
公稱通徑 | 單座 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||
雙座 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||
額定流量 | 單座 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
雙座 | 10 | 6 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||||||||||
流量特性 | 直線 | 直線；等百分比 | |||||||||||||||||||
配用執行機構型號 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | |||||||||||||||||
行程 | 10 | 10 | 16 | 25 | 40 | 60 | |||||||||||||||
作用方式 | 氣關式（B），氣開式（K） | ||||||||||||||||||||
彈簧壓力范圍KPa | 標準信號：20～100；其它信號；40～200；20～60；60～100 | ||||||||||||||||||||
【三】氣動薄膜低溫調節閥安裝、使用注意事項：
（1）應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
（2）應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有閥門定位器或手輪機構者，更應保證觀察，調整和操作和方便。
（3）一般都設置旁通管路，以便在自控系統發生故障或維修調節閥時切換到手動操作，不致于停止生產。
（4）裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制閥門的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。
（5）安裝時，應使介質流向與閥體指示方向一致。
（6）調節閥在安裝前應對管路清洗污物、焊渣。安裝后，使調節閥全開，對管路，閥門等進行清洗及試驗各連接處的密封性。
【四】氣動薄膜低溫調節閥主要連接尺寸：
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
A | 230 | 280 | 280 | 325 | 410 | 495 | ||||||||
135 | 235 | 235 | 255 | 280 | 310 | 345 | 370 | 430 | 470 | 550 | 660 | |||
1 | 160 | 260 | 260 | 285 | 305 | 340 | 375 | 405 | 460 | 525 | 590 | 700 | ||
2 | 190 | 290 | 290 | 315 | 335 | 370 | 410 | 440 | 490 | 560 | 630 | 740 | ||
n- | 6-12 | 8-14 | 8-14 | 8-14 | 8-16 | 10-16 | 10-18 | 12-18 | 16-18 | 20-18 | ||||
單座 | H | L | 120 | 190 | 200 | 210 | 235 | 265 | 295 | 210 | 370 | 440 | 475 | 570 |
H1=500 | 862 | 1006 | 1060 | 1066 | 1137 | 1152 | 1377 | 1390 | 1394 | |||||
H1=600 | 962 | 1106 | 1160 | 1166 | 1237 | 1252 | 1477 | 1490 | 1494 | |||||
H1=700 | 1062 | 1206 | 1260 | 1266 | 1337 | 1352 | 1577 | 1590 | 1594 | 1743 | 1751 | 1790 | ||
H1=800 | 1162 | 1306 | 1360 | 1366 | 1437 | 1452 | 1677 | 1690 | 1694 | 1843 | 1851 | 1890 | ||
H1=900 | 1262 | 1406 | 1460 | 1466 | 1537 | 1552 | 1777 | 1790 | 1794 | 1943 | 1951 | 1990 | ||
H1=1000 | 1362 | 1506 | 1560 | 1566 | 1637 | 1652 | 1877 | 1890 | 1894 | 2043 | 2051 | 2090 | ||
H1=1100 | 2143 | 2150 | 2190 | |||||||||||
H1=1200 | 2243 | 2250 | 2290 | |||||||||||
H2 | 32 | 58 | 112 | 118 | 129 | 144 | 178 | 191 | 195 | 243 | 251 | 290 | ||
雙座 | H | L | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | ||
H1=500 | 1065 | 1068 | 1147 | 1152 | 1387 | 1407 | 1419 | |||||||
H1=600 | 1165 | 1168 | 1247 | 1252 | 1487 | 1507 | 1519 | |||||||
H1=700 | 1265 | 1268 | 1347 | 1352 | 1587 | 1607 | 1619 | 1768 | 1778 | 1820 | ||||
H1=800 | 1365 | 1368 | 1447 | 1452 | 1687 | 1607 | 1719 | 1868 | 1878 | 1920 | ||||
H1=900 | 1465 | 1468 | 1547 | 1552 | 1787 | 1807 | 1819 | 1968 | 1978 | 2020 | ||||
H1=1000 | 1565 | 1568 | 1647 | 1652 | 1887 | 1907 | 1919 | 2068 | 2078 | 2120 | ||||
H1=1100 | 2168 | 2178 | 2220 | |||||||||||
H1=1200 | 2268 | 2278 | 2320 | |||||||||||
H2 | 117 | 120 | 139 | 144 | 188 | 208 | 208 | 268 | 278 | 320 | ||||
手動調節閥 | 電動調節閥 | 氣動調節閥 | 自力式調節閥 |
【調節閥】由電動執行機構或氣動執行機構和調節閥兩部分組成。調節閥分電動調節閥、氣動調節閥和液動調節閥（自力式調節閥）等。調節閥用于調節介質的流量、壓力和液位。根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。【調節閥】通常分為直通單座式調節閥和直通雙座式調節閥兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。流通能力Cv是選擇調節閥的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h，液體的Cv值按下式計算。
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【m.nuohuo.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
