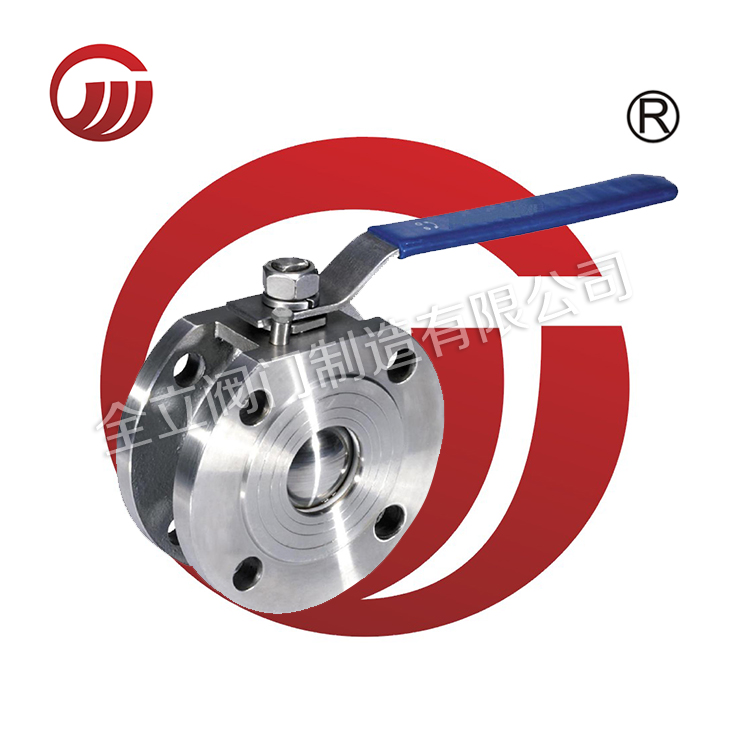

不銹鋼意式球閥對夾式球閥 Q71F

發布日期：[2015-05-31] 點擊數：不銹鋼意式球閥對夾式球閥 Q71F

【不銹鋼對夾球閥相關型號】

Q71F Q71N Q71H Q71Y
Q71F-16P Q71N-16P Q71H-16P Q71Y-16P Q71F-16R Q71N-16R Q71H-16R Q71Y-16R
Q71F-25P Q71N-25P Q71H-25P Q71Y-25P Q71F-25R Q71N-25R Q71H-25R Q71Y-25R

【不銹鋼對夾球閥介紹】

對夾球閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。

【不銹鋼對夾球閥材質選用表】

產品型號
主要零件材料	球體	WCB	ZG7Cr19Ni9Ti	CF8	CF3	ZG7Cr18 Ni12Mo2Ti	CF8M	CF3M
	球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni9 (304L)	00Cr18Ni10 (304L)	1Cr18Ni12- Mo2Ti	1Cr18Ni12- Mo2(316)	00Cr17Ni14 Mo2(316L)
	閥座	加玻釬增強聚四氟乙稀
適用工況	適用介質	水、蒸氣、油品等		硝酸等腐蝕介質	強氧化性介質	醋酸等腐蝕性介質	尿素等腐蝕介質
	工作溫度（℃）	-29—200（加玻纖增強聚四氮乙?。?、-29—250（對位聚苯PPL）
試驗壓力	殼體	1.5PN（1.0Mpa級別）
	密封（液）	1.1PN（1.0Mpa級別）
	密封（氣）	0.6MPa（1.0Mpa級別）
氣動	在手動型號的Q后插入“6”表示，示例：Q671F-16C 、 Q：Q671H-16C
電動	在手動型號的Q后插入“9”表示，示例：Q971F-16C 、 Q：Q971H-16C

【不銹鋼對夾球閥性能規范】

壓力等級		公稱壓力(PN)					磅級(Class)
		1.6	2.5	4.0	6.4	10.0	150	300	400	600
試驗壓力	殼體試驗	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
	密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
適用工況	適用介質	紙漿、漿料、粉塵及含各種固體顆粒的介質
	適用溫度	-196～≤550℃
適用規范	設計制造按	GB12237-89				API 6D		JP17S-48
	法蘭尺寸按	JB79-59、GB9113 、HG20592-07				ANSI B16.5		JIS B2212-2214
	結構長度按	GB12221-89				ANSI B16.10		JIS B2002
	檢驗試驗按					JB/T9092-99		API 598

【不銹鋼對夾球閥結構圖】

【不銹鋼對夾球閥主要連接尺寸】

公稱通徑	尺寸
	L	D	Lo(手動)	H
	L	D	Lo(手動)	手動	氣動	電動
15	40		53	140	80	320
20	45		60	180	80	320
25	50		73	180	100	340
32	65		84	200	110	350
40	70		94	200	120	350
50	50		109	250	130	370
65	110		129	300	140	380
80	120		144	350	150	450

【不銹鋼對夾球閥特點】

1）、流動阻力??；

2）、結構簡單；

3）、體積小、重量輕；

4）、目前球閥的密封面材料選用塑料、密封性好；

5）、操作方便，開閉迅速，便于遠距離的控制；

6）、維修方便，密封圈一般都是活動的，拆卸更換方便；

7）、全開或全閉時，球體和閥座的密封面與介質隔離，介質通過不會引起閥門密封面的侵蝕。

【不銹鋼對夾球閥施工、安裝要點】

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。

5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【m.nuohuo.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
